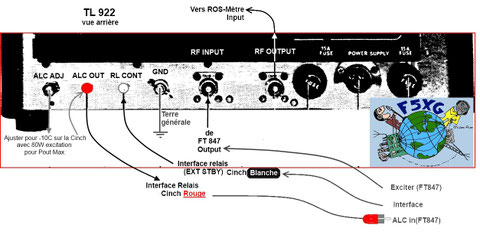

Il faut régler la tension d'ALC à -10V sur l'amplificateur linéaire TL 922 pour la puissance de sortie souhaitée.(Pout = 500W)

Le niveau d'excitation doit être de 80W.

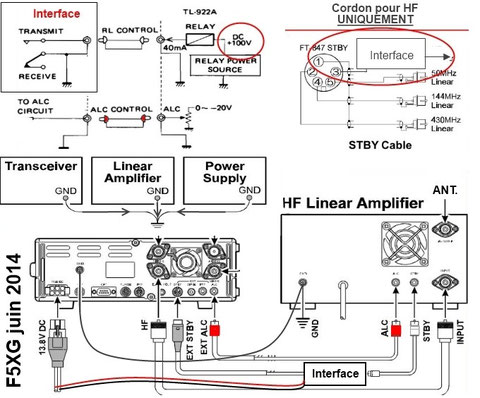

Il n'ya a pas de commande par contact sec sur le transceiver FT847 utilisé par notre radio-club pour mettre à la masse les 100V disponibles sur l'embase RL CONT, pour passer le linéaire en mode opérationnel.

Une interface tampon utilisant un transistor qui recopie le signal logique disponible sur la broche 3 de l'embase mini-Din STBY commande un relais à contacts sec assurant la fermeture de la tension 100v à la masse.
