Carte de gestion 16 entrées Analogiques + 10 Digitales

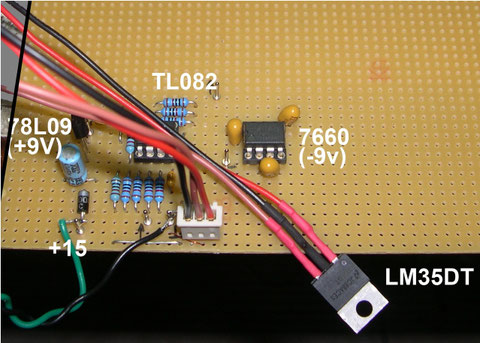

Prototype de la mesure de température -55°C à +150°C.
Décalage de seuil de la tension -550mV en sortie du LM35DT qui correspond à -55°C, à 0V.
0V devenat 550mV.
+°C = 550mV + 200mV => 750mV.
Cette carte en cours de mise au point permettra la suveillance en temps réel d'un SSPA installé derrière l'illuminatuer de la station lunaire de Franck F5SE.
Les paramètres sont :
+28 V PA A
+28 V PA B
Courant PA A
Courant PA B
Puissance transverter
Equilibre entrée PA
Puissance PA A
Puissance PA B
Equilibre sortie PA
Puissance PA A+B "directe"
Puissance PA A+B "réfléchie"
Température driver
Température PA A
Température PA B
Température ambiante armoire
Température extérieure
Relais RX / TX
Ventilateur ambiant entrée
Ventilateur ambiant sortie
Ventilateur driver
Ventilateur alim A
Ventilateur alim B
Ventilateur PA A1
Ventilateur PA A2
Ventilateur PA B1
Ventilateur PA B2
