Description du transposeur (relais) F5ZFU  à O.L. synchrones

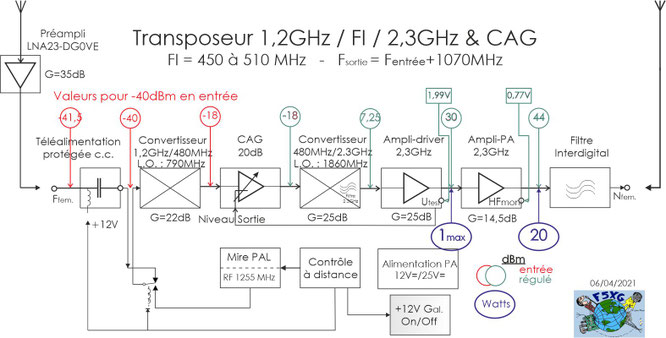

Nouveau synoptique

Un test avec un émetteur DATV type Portsdown et un minitiouner a été réalisé en début 2020.

Les deux convertisseurs 1,2GHz/FI et FI/2.3GHz ont été modifiés comme décrit au paragraphe précédent.

Les résultats ont été probants la qualité du signal démodulé montrait dans des conditions non optimales une image parfaite et un MER de 18 dB.

Les cartes ont été modifiées et le transposeur a été complétement repensé.

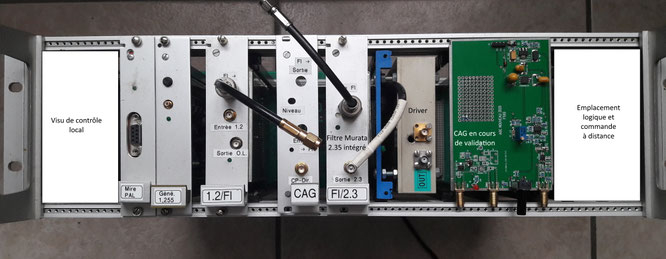

Chaque fonction est séparée sur une carte pour s’insérer dans un rack 3U 19“.

En cours de finition
