Définition de l'antenne

Qu’est-ce qu’une antenne.

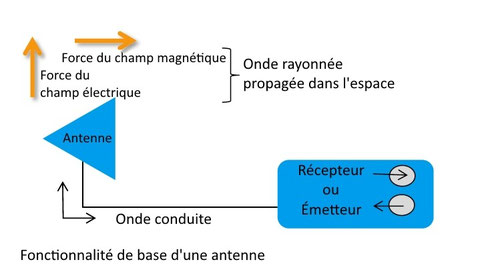

Une antenne agit comme convertisseur entre des ondes conduites et les ondes électromagnétiques se propageant en espace libre (figure 1).

Le nom antenne vient de la zoologie, dans laquelle le nom latin antennae désigne les longs et fins palpeurs des insectes.

Figure 1 : Rôle d'une antenne

D'une manière générale, une antenne est une structure conductrice qui véhicule un courant électrique haute fréquence variable

Cette structure rayonne ou reçoit une onde électromagnétique.

Quand on parle de rayonnement, il s'agit d'établir dans l'espace un champ magnétique et un champ électrique.


Modélisation d’une antenne

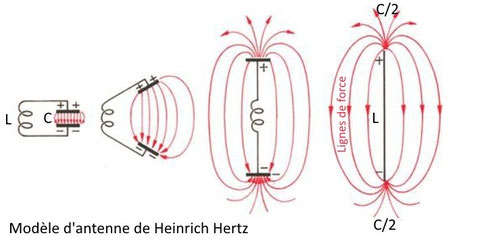

Une antenne peut être dérivée à partir d'un circuit résonant parallèle constitué d'une inductance et d'un condensateur.

Si les plaques du condensateur sont complétement dépliées, et l'inductance est réduite à l'inductance du fil lui-même, on finit avec une antenne dipôle comme illustré à la représentation la plus à droite de la figure 3.

Figure 3 : Modèle de Hertz


Le dipôle demi-onde ou doublet :

L’exemple le plus connu est le dipôle (ou demi-onde) accordé.

L’antenne dipôle est la forme fondamentale pour construire une antenne.



C'est un conducteur électrique de longueur λ/2 (en fait légèrement moins de λ/2).

Il est isolé au centre, chacune des branches est alimentée d'un côté par l'âme du coaxial et de l'autre sa tresse.

(NB : c’est une liaison asymétrique)

Les deux brins sont rigoureusement égaux, le point d'alimentation en énergie se trouve au centre de l'antenne.

L’antenne peut être réalisée avec du fil ou du tube, par ex.

Augmenter le diamètre du ou des conducteurs conduit sur une antenne à augmenter sa bande passante.

Le dipôle demi-onde a une propriété extrêmement utile :

Taillé mécaniquement en demi-onde pour une fréquence donnée (à la bande passante près), son impédance est de 73Ω et cette impédance est purement résistive ce qui permet son alimentation par un câble coaxial 75Ω  sans autre forme de procès.


Certains textes ont été repris, amendés et complétés techniquement par F5XG,  d'après le travail de F6CRP.

Ceci est mentionné dans le document pdf


Pour disposer du document complet : télécharger le fichier pdf ci-dessous :
