NB :

Cet article reprend quasi exactement le document sur les coupleurs directionnels que j’ai écrit précédemment

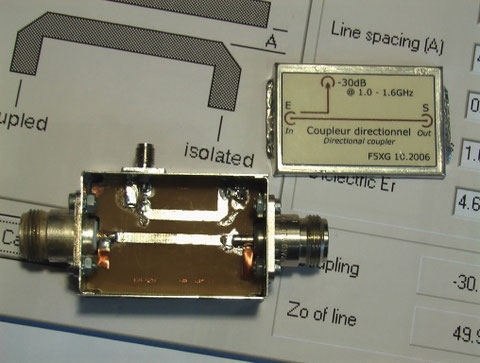

La réalisation d’un ROS mètre directionnel en ligne microstrip ayant un affaiblissement de couplage précis est à notre portée.

Ce ROS mètre directionnel est très utile pour la mesure de puissances de l’ordre de la dizaine de watts en SHF à l’aide d’un milliwattmètre calibré.

Grâce aux logiciels gratuits mis à disposition par la communauté OM ces calculs sont grandement simplifiés.

Ci-après quelques rappels techniques et la réalisation pratique, à votre PC et votre fer à souder.
